金属封闭环网开关设备

XGNl5-12型高压开关柜系列

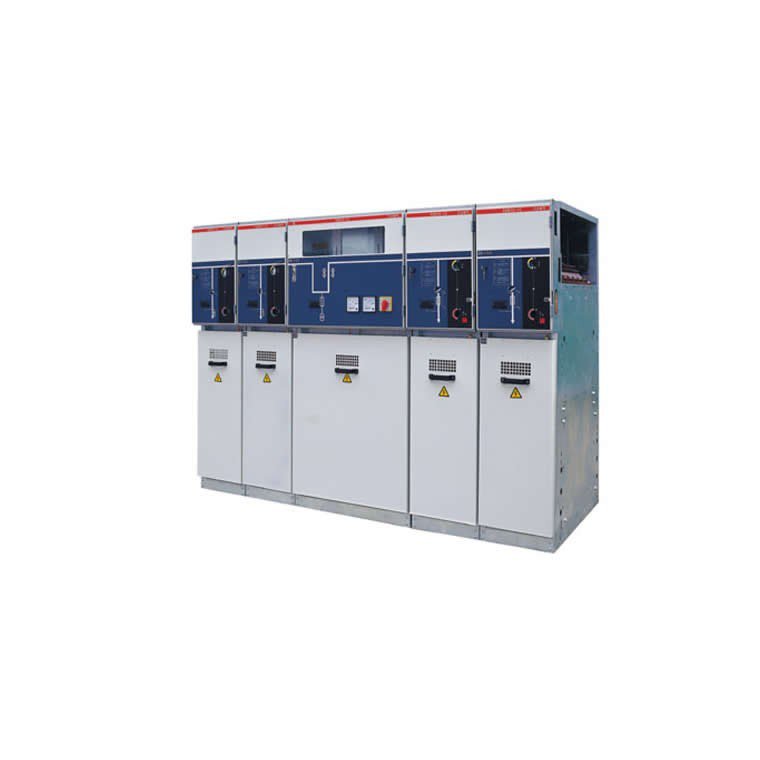

XGNl5-12型金属封闭环网开关设备

一、概述：
　　 XGNl5-12型单元式、模块化六氟化硫环网柜是新一代以六氟化硫开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩允的金属封闭开关设备，具有结构简单、操作灵活，联锁可靠、安装方便等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。
　　 传感技术和最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的需求。
XGNl5-12型单元式六氟化硫环网柜的主开关分别采用FLN36型SF6负荷开关、ABB原装SFG型、SHS2型号SF6负荷开关，也可根据用户的需要装配ABB原装VD4／S、HD4／S断路器。
1.1 主要用途:
　　 XGNl5-12型单元式六氟化硫环网柜适用于交流50Hz、12kV的电力系统，广泛应用于工业及民用电缆环网及供电末端工程。
特别适用于以下场所：城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。
1.2 正常使用条件:

　　海拔高度≤1000m；(如有特殊要求可在订货时注明)
　　环境温度：-35℃～+40℃
　　日相对湿度平均值不超过95％； 月相对湿度平均值不超过90％；
　　抗震能力：8度
　　无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所。
1.3 符合标准
　·IEC298 ·IEC265 ·IECl29 ·IEC694
　·IEC420 ·IEC56 ·IEC529·IEC932
　·GB3804·GB3906·GBl 1022
